Hier vindt u een overzicht van alle schermen uitgezonderd het optiescherm en de daarop vermelde mogelijkheden. Uit het oogpunt van snelheid zijn de plaatjes behoorlijk gecomprimeerd en daardoor uiteraard niet zo fraai als in werkelijkheid. Maar het geeft u een goed overzicht van de mogelijkheden en de layout zonder dat de tekst onleesbaar wordt.
Deze pagina's kunnen het best worden bekeken met een resolutie van 1024 * 768 (eventueel 800 * 600). Via de link HomePage (geheel links boven) kunt u weer terugkeren

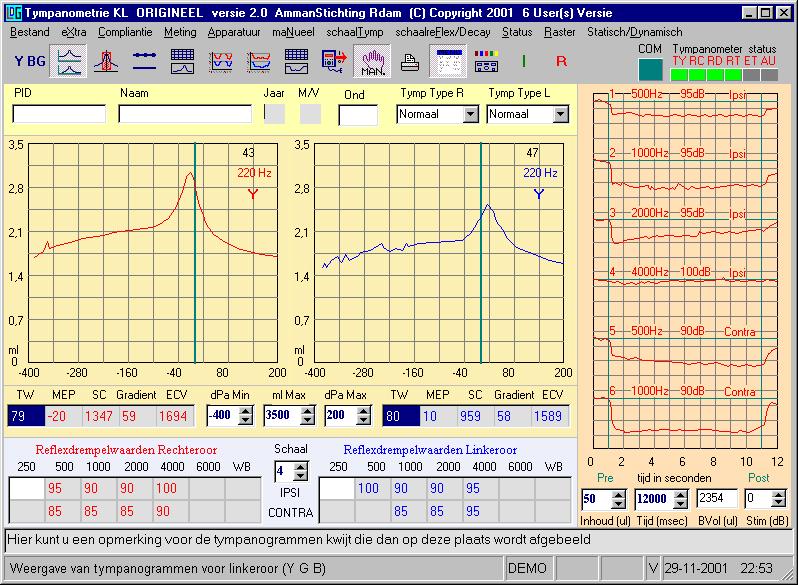

Hoofdscherm voor de tympanometrie

Op dit scherm vindt u de tympanogrammen (Y en indien tympanometer het ondersteund B en G curven), reflexwaarden en maximaal een zestal decaycurven van het linker- en rechteroor. De diverse schalen kunnen geheel worden aangepast. Ook kunnen de rasterlijnen, het normvlakje en indicatie van de meetpunten naar behoeven worden in- of uitgeschakeld. Er zijn aparte schermen voor de reflexdrempelcurven en voor de decaycurven. Op deze schermen wordt de informatie uitgebreid afgebeeld en zijn de curven ook gerangschikt naar oor en ipsi- of contra-laterale meting. . Er kan ook een opmerking van 160 tekens worden ingevoerd. Ook de status vasn de tympanometer wordt door lampjes aangegeven. Men kan per meting zien of er voor het linkeroor en/of het rechteroor met de tympanometer een meting is uitgevoerd. Deze moduul is vrijwel onafhankelijk van de te gebruiken tympanometer! Alle verschillen worden in de uitgekiende driver weggewerkt. Uiteraard is ook hier weer een groot aantal keuzemogelijkheden in het configuratieprogramma vastgelegd.

Subscherm voor uitgebreide weergave van de decaycurven

Op dit scherm vindt u de decaycurven gesorteerd op oor en ipsi- of contra-lateraal. Per oor kunnen maximaal 12 metingen (6 ipsi-laterale en 6 contra-laterale) worden weergegeven! Ook is aangegeven uit hoeveel meetpunten elke curve is samengesteld. Uiteraard kunnen ook hier de rasterlijnen en meetpunten in of uit worden geschakeld. Er kan een aparte opmerking van maximaal 160 karakters worden ingevoerd.

Dit scherm is vrijwel gelijk aan het decayscherm. Alleen kunnen per oor nu twee maal zoveel curven worden weergegeven als bij de decaymeting. Per oor zijn dus 24 reflexcurven mogelijk. Ook deze curven worden onafhankelijk van de gebruikte tympanometer op steeds dezelfde wijze weergegeven!
